1、概述

TST5925EV無線動態信號測試分析系統，主要應用于有線傳輸信號距離遠受干擾嚴重、布線繁瑣等實驗現場動態應變測量，通過筆記本電腦內置無線網卡（WiFi）控制、采集數據，在實驗過程中實驗人員可以遠離實驗現場，保證了實驗的高效安全。

2 應用范圍

2.1 在布線困難的場合，完成全橋、半橋、1／4橋（120三線制、帶補償）應變應力的動態測量；

2.2 配接各種橋式傳感器，可實現加速度、壓力、力、荷重、位移等物理量的采集；

2.3 配接IEPE型加速度、力、聲學傳感器，可實現加速度、力、噪聲等物理量的采集；

2.4 配接熱電偶傳感器，通過軟件內置熱電偶分度表，直接對溫度進行測試和分析。

3 特點

3.1 體積小巧，方便攜帶；

3.2 直接安裝于測點附近，無線傳輸數據，抗干擾能力強；

3.3 直流供橋，性能穩定；

3.4 可利用筆記本內置無線網卡直接控制，實時回收顯示采集數據，方便快捷；

3.5 WIFI和以太網兩種通訊方式；

3.5.1 采用標準2.4G無線WiFi通訊技術，通訊距離可達200米（可視），選配無線中繼可實現遠距離的無線傳輸；

3.5.2采用百兆網通訊方式，通訊距離可達100米，通過中繼傳輸距離更遠，適合無線信號不太理想的情況；

3.6 脫機工作方式：儀器內置32G存儲空間，完善的文件管理系統，所有儀器設置完參數使用脫機工作方式后，任意移動位置，無距離限制，事后回收數據；

3.7 每臺計算機可控制64個4通道采集模塊同時工作；

3.8 程控切換全橋、半橋、1/4橋（120Ω三線制、帶補償）的狀態設置；

3.9 高度實時：實時采集、實時顯示、實時儲存、實時分析等；

3.10 具有信號長時間實時高速記錄功能（海量存貯）；

3.11 內置大容量鋰電池，保證儀器連續工作時間8小時以上；

3.12 中文視窗XP/Vista/7/10操作系統下采用VC++編制的采樣控制和分析軟件，具有極強的實時性以及良好的可移植性、可擴充性和可升級性。

4 系統構成

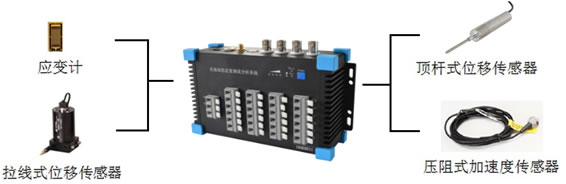

4.1 儀器與傳感器連接

4.1.1 單臺連接

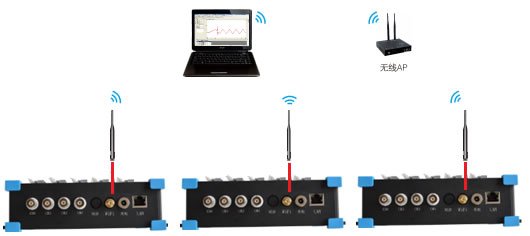

4.2 多臺無線連接（儀器內置無線同步模塊，可實現所有模塊同步采樣）

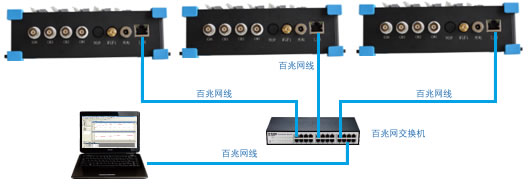

4.3 多臺有線連接

5技術指標

5.1 通道數：4通道(4通道應變或4通道電壓/IEPE分時使用)；

5.2 輸入方式：AC、SIN-DC、DIF-DC、IEPE；

5.3 供橋電壓：2V、5V（DC）；

5.4 滿度值：±5000με、±10000με 、±50000με分檔切換；

5.5電壓測量滿度值：±100mV、±500mV、±5V分檔切換；

5.6 系統不確定度：不大于0.5％±3με；

5.7 線性度：滿度的0.1％；

5.8 頻帶寬度：DC～390Hz；

5.9 噪聲：不大于3μVRMS（輸入短路，在最大增益和最大帶寬時折合至輸入端）；

5.10 漂移：

1)      時間漂移：小于2με/4h（輸入短路，在最小滿度值下，預熱30分鐘后，恒溫時折算至輸入端）；

2)      溫度漂移：小于1μV/℃（在允許的工作溫度范圍內，輸入短路時折算至輸入端）；

5.11 A/D分辨率：24位Σ-Δ A/D轉換器；

5.12 最高采樣速率：

1)      無線通訊1kHz/通道分擋切換；

2)      有線通訊20kHz/通道分擋切換；

5.13 內置緩存容量：32GB；

5.14 橋路類型：程控切換全橋、半橋、1/4橋（120Ω三線制、帶補償）；

5.15 適用應變計電阻值：

1)      三線制1/4橋：120Ω或350Ω（訂貨時確定一種）；

2)      半橋、全橋：60Ω～20000Ω任意設定；

5.16 自動平衡范圍：±10000με；

5.17 通訊距離：無線通訊距離200米（可視距離）；

               有線通訊距離100m，通過中繼，可以無限擴展；

5.18 電池模塊：內置鋰電池組，采集模塊在充滿電的情況下，工作時間不小于8小時（在使用120Ω應變計條件下）；可購買外部鋰電池組，或增大結構尺寸，增加內置鋰電池容量；

5.19 采集模塊尺寸：154mm×108mm×45mm ；

5.20 采集模塊重量：1kg。

6使用環境

適用于GB6587-2012-Ⅱ組條件

6.1 溫度：

（1） 貯存條件：-40℃~60℃；

（2）工作范圍：0℃~40℃；

（3）工作極限條件：-10℃~50℃。

6.2 濕度：

（1）工作范圍：40℃（20~90）%RH；

（2） 貯存條件：50℃  90%RH24h。

6.3 振動（非工作狀態）：

（1）頻率循環范圍：5Hz~55Hz~5Hz；

（2）驅動振幅（峰值）：0.19mm；

（3）掃頻速率：小于或等于1倍頻程/min；

（4） 在共振點上保持時間：10min；

（5）振動方向：x、y、z。
